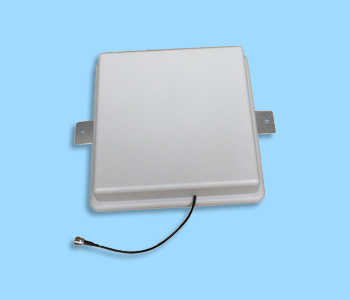

雙極化定向平板天線
雙極化定向平板天線
應用：
● 頻率：1710～2200/2200～2690 MHz
● 公網3G/4G移動通信系統
● 2.4G WLAN/WiFi/ISM通信系統
● 室外信號定向覆蓋
特點：
● 頻帶寬，駐波低，增益高，前后比大，隔離度好
● ±45°雙極化運行，半功率波瓣寬度小，方向性強
● 防水設計，防紫外ABS外罩，防腐蝕和抗老化能力強
● 結構巧小，重量輕，抗風強，提供可調角安裝套件
詳細技術參數
電氣指標 | FTD-1727PB15DP30 |
頻率范圍-MHz | 1710～2200/2200～2690 |
帶寬-MHz | 490/490 |
極化方式 | ±45° |
增益-dBi | 14.5/15 |
電下傾角-° | 0 |
半功率波瓣寬度-° | H:33 E:30/H:30 E:28 |
隔離度-dB | ≥28 |
前后比-dB | ≥25 |
輸入阻抗-Ω | 50 |
電壓駐波比 | ≤1.8 |
最大功率-W | 100 |
雷電保護 | 直流接地 |
機械及環境指標 | |
接頭類型 | 2×N 陰頭 |
接頭位置 | 背部 |
天線尺寸-MM | 約325×325×65 |
天線重量-KG | 約2 |
天線罩材料 | 防紫外ABS |
天線罩顏色 | 灰色 |
機械可調傾角-° | 0～30 |
工作溫度-℃ | -40～60 |
存儲溫度-℃ | -55～85 |
相對濕度-% | 5～95 |
極限風速-M/S | 60 |
安裝方式 | 抱桿 |
抱桿直徑-MM | Φ35～50 |
