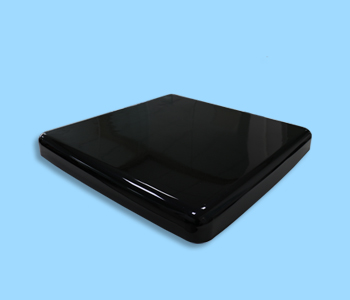

5G全頻段17端口車載測向主被動一體天線
詳細技術參數
技術指標 | 全向收發部分 | |||
頻率范圍-MHz | 703～960 | 1710～2690 | 3300～3600 | 4800～5000 |
帶寬-MHz | 257 | 980 | 300 | 200 |
極化方式 | 垂直 | |||
增益-dBi | 6 | 7 | 8 | 8 |
輸入阻抗-Ω | 50 | |||
電壓駐波比 | ≤2 | |||
最大功率-W | 200 | |||
通道分布 | 通道一：LTE for 824-960&1710-2690MHz 通道二：LTE for 824-960&1710-2690MHz 通道三：5G for 1710-2690&3300-3700MHz 通道四：5G for 1710-2690&3300-3700MHz 通道五：5G NR for 703-960&1710-2690&3300-3700&4800-5000MHz | |||
引線規格 | 4.3米 5D-FB黑色線纜 | |||
連接器 | 5-NJ | |||
技術指標 | 測向接收部分 | |||
頻率范圍-MHz | 703～960 | 1710～2690 | 3300～3800 | 4400～5000 |
帶寬-MHz | 257 | 980 | 500 | 600 |
極化方式 | 水平 | |||
增益-dBi | 7 | 8 | 9 | 10 |
波瓣寬度-° | H:55 E:60 | H:55 E:60 | H:50 E:40 | H:50 E:30 |
輸入阻抗-Ω | 50 | |||
電壓駐波比 | ≤2 | |||
最大功率-W | 50 | |||
通道分布 | 前、后、左、右四個方向均支持 703-960&1710-2690&3300-3800&4400-5000MHz | |||
引線規格 | 4.3米 LMR200黑色線纜 | |||
連接器 | 4-SMAJ(LTE直連)/4-SMAJ(5G經過內置放大器) | |||
技術指標 | 全向被動下行 | |||
頻率范圍-MHz | 703～960 | 1710～2690 | 3300～3800 | 4400～5000 |
帶寬-MHz | 257 | 980 | 900 | 600 |
極化方式 | 垂直 | |||
增益-dBi | 3 | 4 | 4.5 | 5 |
波瓣寬度-° | H:360 E:55 | H:360 E:50 | H:360 E:40 | H:360 E:30 |
輸入阻抗-Ω | 50 | |||
電壓駐波比 | ≤2 | |||
最大功率-W | 50 | |||
通道分布 | 四個通道均支持 703-960&1710-2690&3300-3800&4400-5000MHz | |||
引線規格 | 4.3米 LMR200黑色線纜 | |||
連接器 | 4-SMAJ(LTE直連)/4-SMAJ(5G經過內置放大器) | |||
天線外罩顏色 | 黑色 | |||
天線尺寸-CM | 80×80×9.5 | |||
天線重量-KG | 約15 | |||
安裝方式 | 磁吸盤吸附在金屬車頂上，吸盤高度可調 | |||
