在輸入功率相等的條件下，實際天線與無方向性的理想輻射點源在空間同一點處產生的信號大小之比，說確切些，是功率密度之比。它定量地描述一個天線把輸入功率集中輻射的程度。顯然，增益與天線方向性有密切的關系，方向圖主瓣越窄，增益越高。

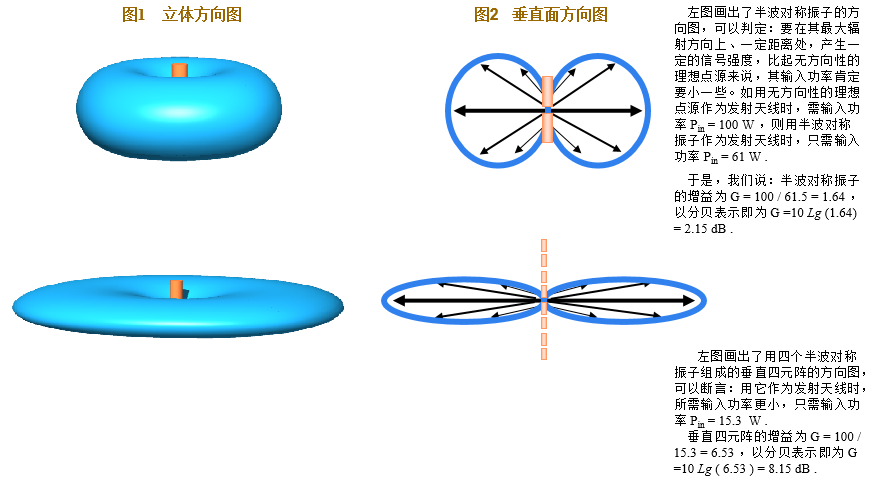

半波對稱振子的增益為 G = 2.15 dBi ；

4個半波對稱振子 沿垂線上下排列，構成一個垂直四元陣，其增益約為G = 8.15 dBi 。

dBi這個單位表示比較對象是各向均勻輻射的理想點源。

如果以半波對稱振子作比較對象，則：半波對稱振子的增益為G = 0 dBd ；（因為是自己跟自己比，比值為1，取對數得零值。）

垂直四元陣，其增益約為G = 8.15 – 2.15 = 6 dBd 。

注意，現在的單位是dBd 。

● 天線增益的若干近似計算公式

一般說，天線的主瓣波束寬度越窄，天線增益越高。

1）對于一般天線，當旁瓣電平及前后比正常的情況下，可用如下近似計算式：

G（dBi）= 10Lg { 32000 /（ 2θ3dB,E ×2θ3dB,H ）}

式中， 2θ3dB,E 與 2θ3dB,H 分別為天線在兩個主平面上的波瓣寬度；

32000 是統計出來的經驗數據。

2）對于直立全向天線，有近似計算式

G（dBi）= 10Lg { 2 L / λ0 }

式中，  L 為天線長度；λ0 為中心工作波長；

3）對于拋物面天線，則有

G（dBi）= 10Lg { 4.5 ×（ D / λ0 ）2 }

式中，D 為拋物面直徑； λ0 為中心工作波長；4.5 是統計出來的經驗數據。
